卧式混合机系列

JHRB卧式螺带混合机

前言
JHS双锥合批混合机是用来将多个小批次的产品合批为一个大批次的从而保证产品性能
的一致性,因此它对设备要求是:容量大,运转平稳,使用安全方便,而对混合标准要
求不高.因此JHS双锥形合批混合机就是应上述要求而生产的,设备采用简单的单运动形
式以降低设备成本。为了提高混合效率,金合双动在料筒内部设置了8个巨大的螺旋固
定桨叶,当料筒旋转、干粉在桶底滚动时,螺旋桨叶可让干粉左右分流,从而用简单的
运转结构提高了混合效率。








Model Project
Total Volume (M³)
Loads coefficient
Electrical machiney power (KW)
Size(mm)× Max-diameter ×High
Equipment weight (kg)
JHRB-0.15
0.15
0.4-0.8
3
1190×740×770
330
JHRB-0.3
0.3
0.4-0.8
4
2030×630×980
720
JHRB-0.5
0.5
0.4-0.8
7.5
2320×730×1130
980
JHRB-1
1
0.4-0.8
11
2800×920×1320
1700
JHRB-1.5
1.5
0.4-0.8
11
3180×1020×1550
1800
JHRB-2
2
0.4-0.8
15
3310×1120×1640
2100
JHRB-3
3
0.4-0.8
18.5
3750×1290×1820
3000
JHRB-4
4
0.4-0.8
22
4220×1400×1990
3980
JHRB-5
5
0.4-0.8
22
4220×1500×2100
4620
JHRB-6
6
0.4-0.8
30
4700×1610×2260
6180
JHRB-8
8
0.4-0.8
37
4420×2150×2470
8200
JHRB-10
10
0.4-0.8
45
5520×2960×2720
8920
JHRB-12
12
0.4-0.8
45
5720×3010×2840
9520
JHRB-15
15
0.4-0.8
55
5840×3540×2940
9950

螺带混合机/槽式混合机

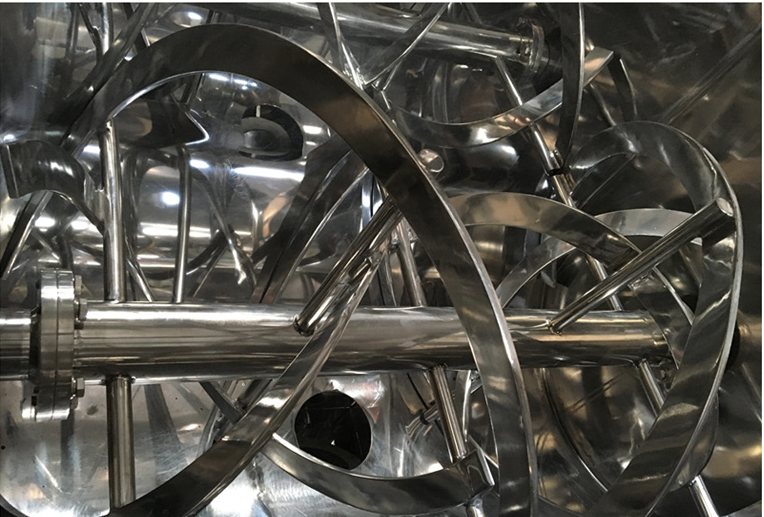

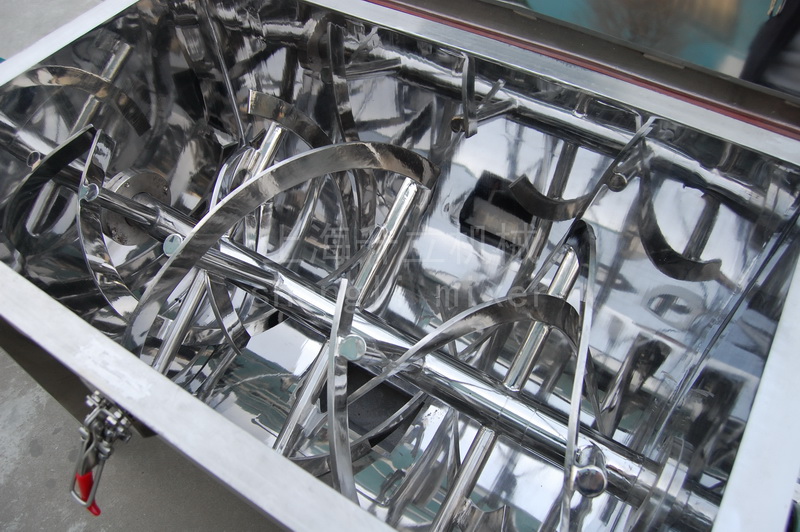

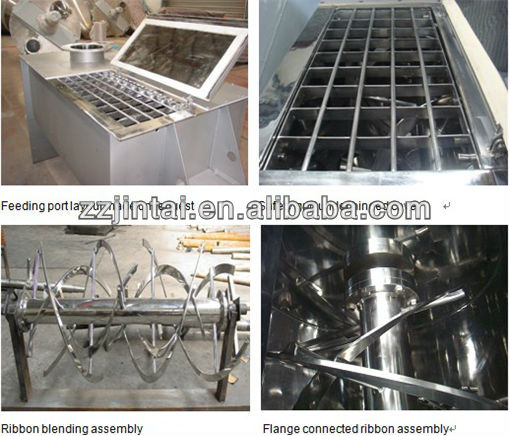

螺带混合机是高效、应用广泛的单轴混合机,半开管状筒体内的主轴上盘绕蜗旋形式且成一定比例的双层螺带。盘旋的螺旋带依附主轴运转,能推使物料随螺旋带蜗旋方向行进。混合机卧式筒体底部中央开设出料口,外层螺旋带的蜗旋结构配合主轴旋转方向驱赶筒壁内侧物料至中央出料口出料,确保筒体内物料出料无死角。

原理:

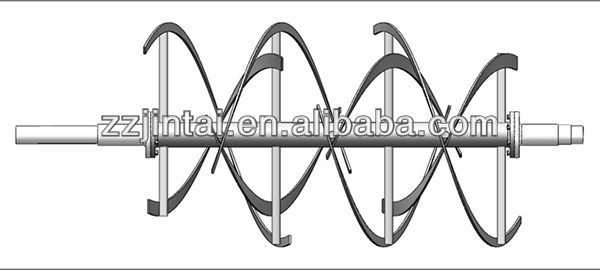

外螺旋带盘绕形式配合旋转方向把物料从两端向中间推动,而内螺旋带把物料从中间向两端推动,形成对流混合. 物料在相对短的时间混合均匀. 设备应用于干粉,颗粒,液体与低粘度的浆料.

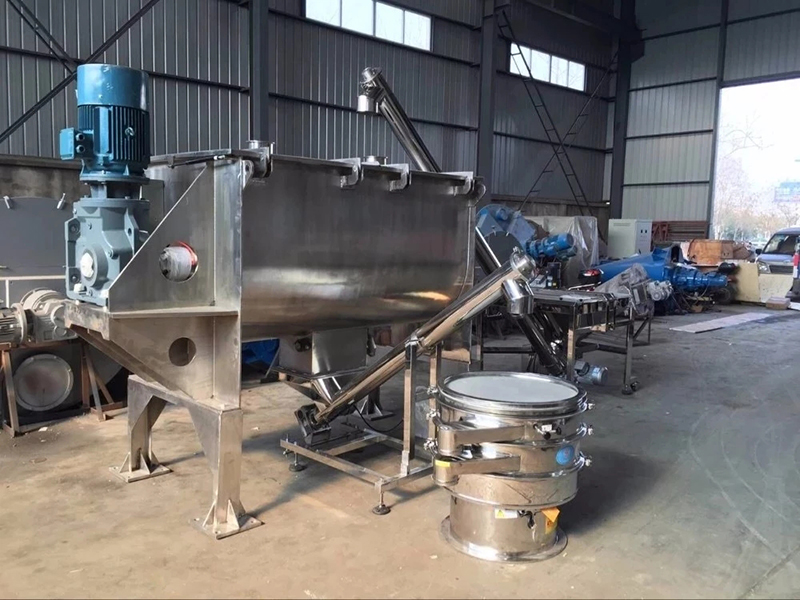

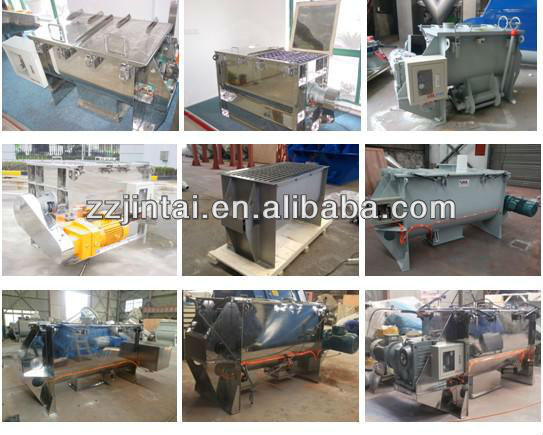

应用案例
